2010/12/11

LED Calc 1.2 抵抗値の計算式

現在バージル様より指摘いただいている抵抗計算の値の件ですが,
指摘いただいている計算式(R(Ω)=V(V)/I(A))で計算できます.
もちろん,本アプリケーションの計算式も同様です.

ただし,本アプリケーションではダイオード(整流用,定電圧など)は考慮しておりません.
ダイオードによる電圧降下を本来の電源電圧より引いた値を本アプリケーションの電源電圧に設定お願い致します.

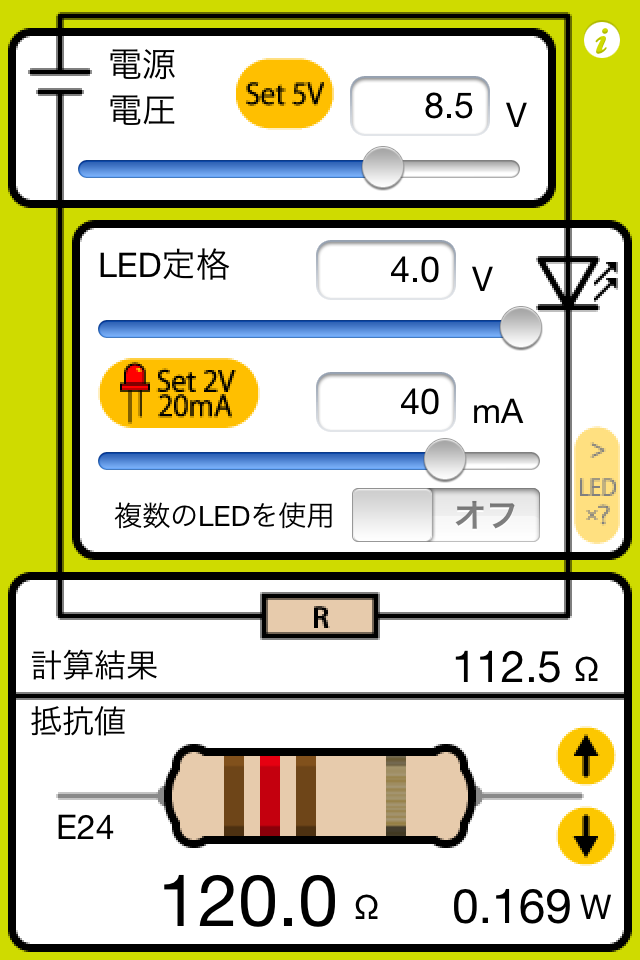

以下にバージル様が必要とされる4.5V,40mAの場合の計算結果を図示致します.
(実際の値とはちがいますが,電源電圧8.5VーLED定格4Vで4.5Vとしています)
計算結果の値は指摘されている112.5Ωですが,抵抗値は実際に存在する値として120Ωを表示しています.


なお,現在の仕様では電源電圧のスライドバーでは12Vまでしか指定出来ません.
ただし,数字を入力するテキストフィールドをタップしていただきますと,
小数点は入力出来ませんが実質上限はありません.

LED定格は4.0,40mAが上限となっております.
なお,こちらもテキストフィールドでは上限はありません.

テキストフィールドのテンキーを消すにはテンキー以外の部分をタップしてください.
以上,よろしくお願い致します.
posted by mimi at 01:17 | Comment(0) | TrackBack(0) | LED Calc 1.2
